100噸超濾凈水設備
發布日期：2018-5-7 閱覽數：5284次
100噸超濾凈水設備
一、進水要求
1.達到一級排放標準.
2.電導率達到3000以下
3.色度60以下
4.濁度30以下

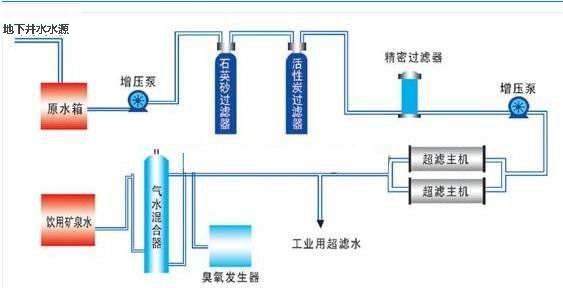

二、超濾水工藝流程
三、系統總脫鹽率在98%±1
四、系統總回收率60%-70%
五、設備工藝原理:
1.石英砂:
把水中一部分較大的固體顆�；蛉菀壮两档碾s質加以去除。將水中的細小顆粒雜質截留下來，從而使水得到進一步的澄清和凈化，使水的渾濁度小于5mg/L，可使水中的機物、細菌、病毒等隨著渾濁度的減少而被大量去除。
2.活性炭:
活性炭被廣泛應用于生活用水及食品工業、化工、電力等工業、生活用水。由于活性炭的比表面積大，其表面又布滿了平均直徑為20~30埃（A）的微孔，因此，活性炭具有很高的吸附能力�；钚蕴课绞抢没钚蕴勘砻娴姆肿右蚴芰Σ痪舛哂杏嗟谋砻婺�。當物質碰撞到固體表面時，受到吸引而停留在活性炭表面，從而達到脫色、去臭味、脫除重金屬、各類溶解性、放射性元素等。去除水中有害物質。
3.精密過濾器:
保安過濾采用PP棉熔噴濾芯過濾。PP棉能堆留更小的懸浮物、膠體、病原體等物質，在前面工序失效的情況下仍然保證水質。
4.超濾膜：
膜分離技術，純物理方法過濾等所帶來的副作用，有效濾除水中的泥沙、鐵銹 、懸浮物、膠體、細菌、病毒、大分子等有害物質；內壓式毛細管膜結構，垂直交叉湍流過濾，沖洗方便徹底，濾芯不易堵塞；安裝、使用簡單，采用凈水互沖法沖洗徹底，產水衰減率低，水通量恢復迅速；水的利用率高，回收率可做到95%；常溫低壓下實現自動分離，能耗低，運行費用低，維護簡單。
六、設備配置規范說明:
A．源水池：容量100T以上（廠家自備）
B．加壓泵：
1．型號：GD80-40
2．流量：110m3/h
3．揚程：50m
4．材質：鑄鐵
5．功率：7.5kW
6．?dāng)?shù)量：1臺
7．產地：杭州
C．全自動砂濾機：
1.控 制 頭：全自動控制器（可自動正洗、反洗）。
2. 罐體材質：網際玻璃鋼
3. 罐體型號:（φ2000MM×H3000MM）
4. 上下布水器：進口ABS（1套）
5. 管件及配件：鑄鐵
6. 濾 材：石英砂
7. 容 量：10T
8. 數 量：1套
D．全自動碳濾機：
1.控 制 頭：全自動控制器（可自動正洗、反洗）。
2.罐體材質：網際玻璃鋼
3.罐體型號:（φ2000MM×H3000MM）
4.上下布水器：進口ABS（1套）
5.管件及配件：鑄鐵
6.濾 材：活性碳
7.容 量：5T
8.數 量：1套
E．精密過濾器:
1.型號：YF-40
2.材質：304#不銹鋼
3.濾料：40英寸5μPP棉濾芯30支裝
4.數量：2套
F．超濾膜：
性能8040膜組件
允許進水壓力（MPa）：0.6
允許跨膜壓差（MPa）：0.2
正常運轉壓力（MPa）：0.1-0.2
反沖洗壓力（MPa）：0.1
Ph值范圍：2-10
連續余氯最大濃度（mg／L）：50
短時余氯最大濃度（mg／L）：＜300
運行方式：錯流／死端
使用溫度（℃）：＜40
膜結構特性：親水性雙致密層
中空膜材質：PAN
截留分子量（Dalton）：50，000
公稱膜面積（m2）：25
中空膜內徑：1.0
中空膜外徑：1.6
中空纖維數（piece）：7500
膜組件幾何尺寸：Φ200×1185
膜組件進出水口徑：G11／4"
完整性可檢驗時空氣壓力（MPa）：0.2
水通量（0.1MPa，25℃）：5T／H
數量：50支
G．儲水塔：
1．材質：PE
2．容量：10T
3．控制：AB開關，浮球控制
4．?dāng)?shù)量: 1個
一、超濾膜的種類：
常用的超濾膜有：醋酸纖維素膜，聚砜膜，聚酰胺膜
超濾裝置：主要有板框式、管式、卷式和中空纖維式等，與反滲透裝置類似。
1.管式超濾裝置
優點：原液流道截留面積較大，不易堵塞；膜面的清洗比較容易，可化學清洗或擦洗。
缺點：?jiǎn)挝惑w積內膜的充填密度較低，占地面積大；膜管的彎頭及連接件多，設備安裝費時。
2.中空纖維式超濾裝置：
優點：?jiǎn)挝惑w積內有效膜面積最大，工作效率最高，占地面積小。中空纖維無須支撐物。缺點：膜的清洗較困難，只能用水力沖洗或化學清洗，不能用機械清洗，另外，中空纖維膜損壞后要更換整個組件。
二、超濾工藝參數 主要參數有膜通量、膜清洗和膜壽命。
在操作壓力為0.11～0.6Mpa，溫度小于60℃時，超濾膜的膜通量以1～500L/m2h為宜。影響膜通量的因素有：進水流速、操作壓力、溫度、進水濃度和原水預處理等。
膜必須定期清洗，以延長膜的期限，正常使用的膜的期限為12～18個月。
三、超濾在廢水處理中的應用 目前已應用在汽車制造行業噴漆廢水、金屬加工廢水以及食品工業廢水的處理及有用物質的回收。
超濾原理也是一種膜分離過程原理，超濾利用一種壓力活性膜，在外界推動力(壓力)作用下截留水中膠體、顆粒和分子量相對較高的物質,而水和小的溶質顆粒透過膜的分離過程。通過膜表面的微孔篩選可截留分子量為3x10000—1x10000的物質。當被處理水借助于外界壓力的作用以一定的流速通過膜表面時，水分子和分子量小于300—500的溶質透過膜，而大于膜孔的微粒、大分子等由于篩分作用被截留，從而使水得到凈化。也就是說，當水通過超濾膜后，可將水中含有的大部分膠體硅除去，同時可去除大量的有機物等。
超濾原理并不復雜。在超濾過程中，由于被截留的雜質在膜表面上不斷積累，會產生濃差極化現象，當膜面溶質濃度達到某一時即生成凝膠層，使膜的透水量急劇下降，這使得超濾的應用受到一定程度的限制。為此，需通過試驗進行研究，以確定的工藝和運行條件，最大限度地減輕濃差極化的影響，使超濾成為一種可靠的反滲透預處理方法。
a． 超濾與傳統的預處理工藝相比，系統簡單、操作方便、占地小、投資省、且水質極優，可滿足各類反滲透裝置的進水要求。
b． 合理地選擇運行條件和清洗工藝，可完全控制超濾的濃差極化問題，使此預處理方法更可靠。
c．超濾對水中的各類膠體均具有良好的去除特性,因而可以考慮擴大到凝結水精處理及離子交換除鹽系統的預處理中。
在超濾過程中，水深液在壓力推動下，流經膜表面，小于膜孔的深劑（水）及小分子溶質透水膜，成為凈化液（濾清液），比膜孔大的溶質及溶質集團被截留，隨水流排出，成為深縮液。超濾過程為動態過濾，分離是在流動狀態下完成的。溶質僅在膜表面有限沉積，超濾速率衰減到一定程度而趨于平衡，且通過清洗可以恢復。
超濾是以壓力為推動力的膜分離技術之一。以大分子與小分子分離為目的，膜孔徑在20－1000A°之間。中空纖維超濾器（膜）具有單位溶器內充填密度高，占地面積小等優點。
四、超濾技術的優缺點 與傳統分離方法相比，超濾技術具有以下特點：
1. 濾過程是在常溫下進行，條件溫和無成分破壞，因而特別適宜對熱的物質，如酶、果汁等的分離、分級、濃縮與富集。
2. 濾過程不發生相變化，無需加熱，能耗低，無需添加化學試劑，無污染，是一種節能環保的分離技術。
3. 超濾技術分離效率高，對稀溶液中的微量成分的回收、低濃度溶液的濃縮均有效。
4. 超濾過程僅采用壓力作為膜分離的動力，因此分離裝置簡單、流程短、操作簡便、易于控制和維護。
5. 超濾法也有一定的局限性，它不能直接得到干粉制劑。對于蛋白質溶液，一般只能得到10～50％的濃度。
超濾裝置是在一個密閉的容器中進行，以壓縮空氣為動力，推動容器內的活塞前進，使樣液形成內壓，容器底部設有堅固的膜板。小于膜板孔徑直徑的小分子，受壓力的作用被擠出膜板外，大分子被截留在膜板之上。超濾開始時，由于溶質分子均勻地分布在溶液中，超濾的速度比較快。但是，隨著小分子的不斷排出，大分子被截留堆積在膜表面，濃度越來越高， 自下而上形成濃度梯度，這日才超濾速度就會逐漸減慢，這種現象稱為濃度極化現象。為了克服濃度極化現象，增加流速，設計了幾種超濾裝置：
五、中空纖維超濾 由于膜板式超濾裝置，截留面積有限，中空纖維超濾是在一支空心柱內裝有許多的，中空纖維毛細管，兩端相通，管的內徑一般在0．2mm左右，有效面積可以達到1平方厘米每一根纖維毛細管像一個微型透析袋，極大地增大了滲透的表面積，提高了超濾的速度。[1]膜表超濾膜也是中空超濾膜的一種。
超濾應用，超濾膜一種孔徑規格一致，額定孔徑范圍為0.001-0.02微米的微孔過濾膜。采用超濾膜以壓力差為推動力 。
