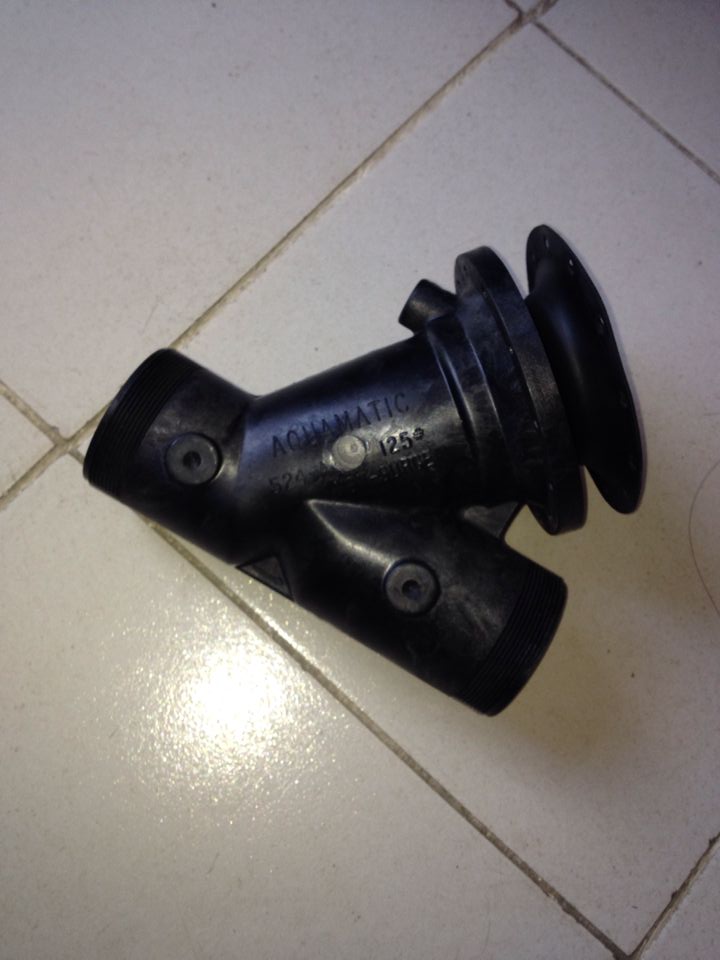

AQUAMATIC氣動隔膜閥K524-A
發(fā)布日期：2013-12-6 閱覽數(shù)：1677次
美國原裝進口AQUAMATIC氣動隔膜閥K524特點
1)Y式的通道設計提供了低壓降的通水能力。
2)流體腔室與壓控腔室的分隔計設，使閥門無需彈簧的怯助也能提供完美的關閉。
3)透過特殊的一次成形和應力消除的工藝從而減低了隔膜片的疲勞效應，膜片的使用壽命得以延長，標準材料為BUNA-N(操作溫度低於650C)。
4)閥體標準材料為玻璃鋼填充 NORYL，配以PVC的軸桿和擋板零件，大大強化了閥門的使用壽命。標準密封圈材料為 EP，另備有 VITON材料(針對酸性液體)和BUTYL材料(針對鹼性液體)可供選擇。
5)標準閥門屬常開型操作。AQUAMATIC可提供另類操作摸式，如常閉型(NC)、彈簧輔助關閉型(SAC)、彈簧輔助開啟型(SAO)、流量限制型(LS)、開關顯示型(PI)等，以配合多樣化的操作需求。
V42系列K52系列K53系列
口徑尺寸型號接口CV值型號接口CV值型號接口CV值
1/2"---K520活接4---
3/4"V421DV3內螺紋11.5------
1"V421DV4內螺紋13K521活接15K531活接18
1-1/4"V424DV5內螺紋26.5------
1-1/2"V424DV6內螺紋32.5K524活接38K534活接48
2"V425DV內螺紋56K524DV8W插座42K535活接84
2"V426DV8內螺紋68K524DV8F法蘭42---
2-1/2"V426DV10內螺紋84K526DV10W插座100---
2-1/2"---K526DV10F法蘭100---
3"V427SDV內螺紋135K526DV12F法蘭100K537活接200
3"V427FDV法蘭135------
4"V428DV法蘭275------
6"V429DV法蘭680------
1)工作壓力：最低1.5 Kg/cm2 (20 PSI)；最佳4.0 Kg/cm2 (60 PSI)；
最高8.6 Kg/cm2 (125 PSI) 以下。
2)標準工作溫度：600C以下。
AQUAMATIC 隔膜閥CV(流量性能)值
Q = CV (P/S.G.)
Q : 流量 (美加侖/分鐘) ; M3/小時 × 4.4 = 美加侖/分鐘
CV : 流量性能系數(shù)值
P : 閥體出入口壓差 (磅/英吋2) ; 1 Kg/cm2 = 14.5 磅/英吋2
S.G. : 水之比重值 (= 1.0)
