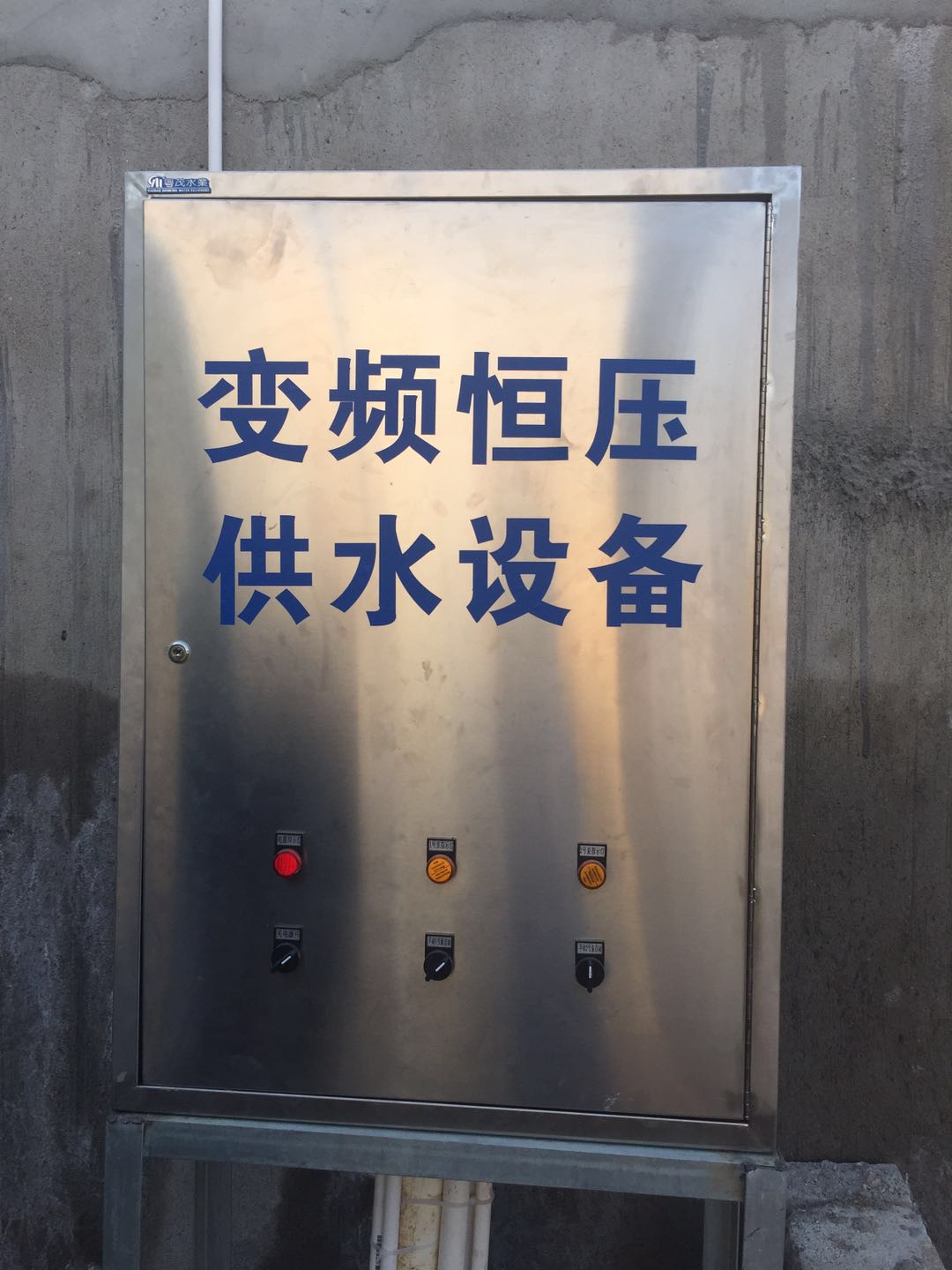

粵茂變頻恒壓供水系統介紹

變頻恒壓供水系統是指在供水管網中用水量發生變化時，出口壓力保持不變的供水方式。供水管網的出口壓力值是根據用戶需求確定的。傳統的恒壓供水方式是采用水塔、高水位箱、氣壓罐等設施實現的。
　　近年來，隨著變頻調速技術的日益成熟，其顯著的節能效果和可靠穩定的控制方式，在供水系統中得到廣泛的應用。變頻恒壓供水系統對水泵電機實行無級調速，依據用水量及水壓變化通過微機檢測、運算，自動改變水泵轉速保持水壓恒定以滿足用水要求，是目前最先進，合理的節能供水系統。與傳統的水塔、高位水箱、氣壓罐等供水方式比較，不論是投資、運行的經濟性、還是系統的穩定性、可靠性、自動化程度等方面都具有優勢：
　�。�1）高效節能。與傳統供水方式相比變頻恒壓供水能節能30%-60%。
　　（2）占地面積小，投入少，效率高�！�
　�。�3）配置靈活，自動化程度高，功能齊全，靈活可靠。
　�。�4）運行合理，由于一天內的平均轉速下降，軸上的平均扭矩和磨損減少，水泵的壽命將大為提高。　
　�。�5）由于能對水泵實現軟停和軟起，并可消除水錘效應（水錘效應：直接起動和停機時，液體動能的急劇變大，導致對管網的極大沖擊，有很大破壞力）。
　�。�6）操作簡便，省時省力。

珠�；浢�變頻恒壓供水系統原理
　　變頻恒壓供水系統以管網水壓 (或用戶用水流量)為設定參數，通過微機控制變頻器的輸出頻率從而自動調節水泵電機的轉速，實現管網水壓的閉環調節 (PID)，使供水系統自動恒穩于設定的壓力值：即用水量增加時，頻率升高，水泵轉速加快，供水量相應增大；用水量減少時，頻率降低，水泵轉速減慢，供水量亦相應減小，這樣就保證了供水效率用戶對水壓和水量的要求，同時達到了提高供水品質和供水效率的目的，“用多少水，供多少水”；采用該設備不需建造高位水箱，水塔，水質無二次污染，是一種理想的現代化建筑供水設備。
變頻恒壓供水系統應用范圍

　　有關行業：設計院、所、消防局、物業公司、消防專業施工單位等住宅小區、商務辦公樓、賓館、飯店、商場、大型超市、地鐵、體育場館等。

變頻恒壓供水（附原理圖）

接線：
按圖五所示的電路，連接空氣開關、漏電開關、電源，檢查接線無誤后，合上空氣開關，變頻器上電，數碼管顯示0.0。
關掉電源，電源指示燈熄滅后，再連接電機、起停開關、遠程壓力表、限流電阻等，變頻器和電動機接地端子可靠接地，并仔細檢查。
壓力表選用YTZ-150電位器式遠程壓力表，安裝在水泵的出水管上，該壓力表適用于一般壓力表適用的工作環境場所，既可直觀測出壓力值，又可以輸出相應的電信號，輸出的電信號傳至遠端的控制器。壓力表有紅、黃、藍三根引出線。
壓力表電氣技術參數：
電阻滿量程：400Ω（藍、紅）
零壓力起始電阻值：≤20Ω （黃、紅）
滿量程壓力上限電阻值：≤360Ω（黃、紅）

接線端外加電壓：≤6V（藍、紅）



開環調試：
檢查接線無誤后，合上空氣開關和漏電開關，變頻器上電，數碼管顯示0.0，按JOG鍵，檢查水泵的轉向，若反向，改變電機相序。
按運行鍵RUN，運行指示燈亮（綠色），順時針方向旋轉鍵盤旋鈕，輸出頻率上升，觀察壓力表的壓力指示，同時用萬用表直流電壓檔測量變頻器端子VF和GND之間電壓值，隨著變頻器輸出頻率升高，壓力增加，VF和GND之間的反饋電壓上升，記錄下將要設定的恒定壓力（比如5公斤）對應的反饋電壓值（比如3.1V）。按停車鍵STOP，變頻器減速停車。

閉環變頻恒壓運行：
合上起停開關，變頻器運行指示燈亮，輸出頻率從0.0Hz到達30.0Hz后，根據用水情況自動調節，保證出水口的壓力恒定為5KG。增大F4.06的參數設定值，出水口的壓力增加，減小F4.06的參數設定值，出水口的壓力降低。
